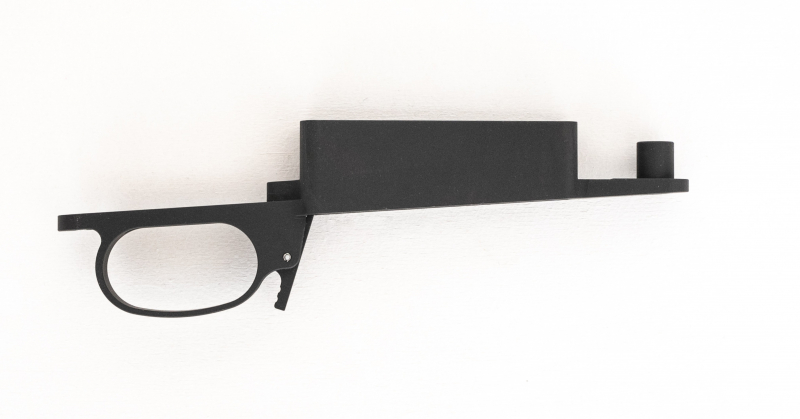

Magazinkasten für Mauser 98 mit Standard-Systemschraubenabstand für 3,560 Zoll AICS-Magazine
Dieser Magazinkasten ermöglicht, sogenannte „AICS-Magazine“ mit einer Nennlänge von 3,560 Zoll (90,4 mm) in Gewehren nach Typ Mauser 98 mit dem Standard-Systemschraubenabstand von ca. 199 mm (Gewehr 98, K98k, FR8, usw.) zu nutzen.
Lieferumfang (kommt montiert)
|
Stk.
|
Bezeichnung
|
Material
|
Norm
|
Dimensionen
|
Masse
|
|
1
|
Magazinkasten M387A0
|
AW-6083 T6
|
|
|
102,5g
|
|
1
|
Magazinhalter M164A0
|
AW-6083 T6
|
|
|
4,2g
|
|
1
|
Feder
|
1.4310
|
DIN EN 13906-1
|
0,5 x 4 x 20 mm
|
0,2g
|
|
1
|
Spannstift
|
1.4310
|
ISO 8752
|
3x16 mm
|
0,5g
|
|
1
|
Passscheibe 0,5
|
Edelstahl A2
|
DIN 988
|
M10x0,5
|
0,5g
|
|
2
|
Passscheibe 1,0
|
Edelstahl A2
|
DIN 988
|
M10x1
|
1g
|
Magazinkompatibilität
Es funktionieren einreihige Magazine mit dem Handelsnamen „AICS“, welche eine Nennlänge von 3,560 Zoll (90,4 mm) haben.
Wir empfehlen das Magazin von MDT mit der Artikelnummer 103208-BLK. Dieses ist für das Kaliber .30-06 Spr. ausgelegt, es lassen sich daraus aber ebenso die Kaliber 7x64, 8x57IS, und 9,3x62 zuverlässig laden.
Weitere Kaliber daraus zu laden ist möglich, diese wurden von uns jedoch nicht ausreichend getestet, um sie hier anzugeben.
Schreiben Sie uns, sollten Sie so ein Magazin bei uns mitkaufen wollen. Wir verrechnen hier 95,00 € pro Stk.
Einbau
Die Funktionsfähigkeit des Magazinkastens hängt in großem Maße vom korrekten Einbau ab. Wir empfehlen, den Magazinkasten von einem Büchsenmacher einbauen zu lassen.
- Um den Magazinkasten in den Schaft einsetzten zu können, sollte keine oder nur eine minimale Nachbearbeitung des Schaftes notwendig sein. Wenn nötig, eignen sich dafür Feilen, Beitel und Handfräsmaschinen („Dremel“).
- Wenn die Waffe im Anschluss zusammengesetzt wird und das Magazin nicht einrastet, muss die Rast des Magazinkopfes herabgesetzt werden. Entweder durch:
- das Einsetzen mitgelieferter Passscheiben zwischen Schaft und Magazinkasten im Bereich der hinteren Systemschraube,
- oder durch Kürzen des Magazinhalters. Dazu muss dieser ausgebaut werden. Der Magazinhalter wird im Magazinkasten gehalten durch einen M3x16 Spannstift, welcher ausgetrieben und wieder eingetrieben werden kann. Zum Kürzen des Magazinhalters eignet sich besonders eine Fräsmaschine. Auch mit einer Feile kann dies bewerkstelligt werden.
Hergestellt in Österreich
|
)
)
)
)
)
